Symbole chauffe-eau sur tableau électrique Schneider : comment je l’identifie sans hésiter

Face à un tableau électrique, je comprends très bien le doute. Un pictogramme discret, parfois accompagné de quelques lettres, et la question arrive vite. Est-ce bien le chauffe-eau ? Sur les tableaux de Schneider Electric, la logique est cohérente, mais elle n’est pas toujours intuitive quand on n’a pas l’habitude. Mon objectif ici est simple : vous aider à reconnaître le bon symbole et à comprendre ce qu’il représente vraiment, sans jargon inutile.

Le chauffe-eau n’est pas un circuit comme les autres. Il fonctionne souvent en lien avec les heures creuses, via un contacteur, et il n’est pas rare que plusieurs éléments soient regroupés visuellement. Résultat, on hésite entre le disjoncteur, le contacteur et l’étiquette. Ce flou est normal. Même des tableaux récents peuvent manquer de clarté si l’étiquetage a été fait rapidement.

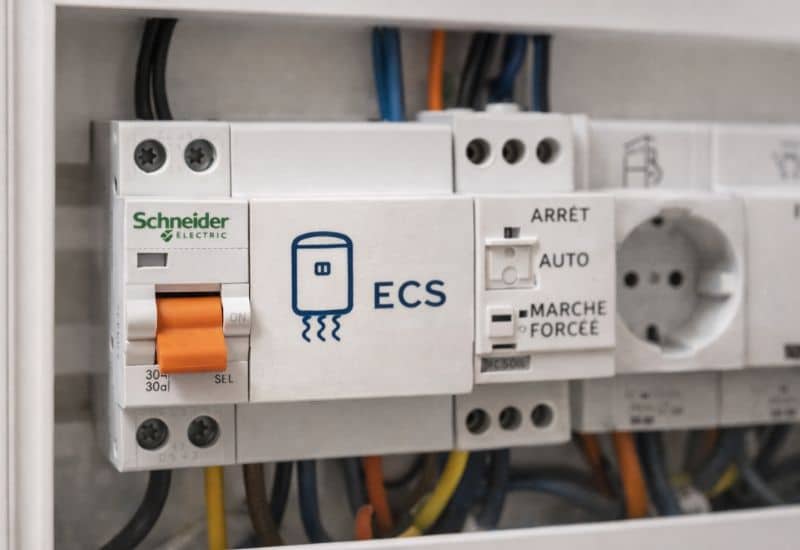

Sur la majorité des tableaux Schneider, le symbole du chauffe-eau est associé à la production d’eau chaude sanitaire. On le repère souvent par un pictogramme stylisé ou par l’abréviation ECS. Parfois, seul le texte est présent. Dans d’autres cas, l’étiquette combine un petit dessin et une mention écrite.

Ce symbole peut être placé sur la porte du tableau, sur un porte-étiquette au-dessus du disjoncteur dédié, ou à proximité du contacteur jour nuit. L’emplacement compte autant que le symbole lui-même.

Dans le langage courant, on parle de ballon d’eau chaude ou de cumulus. Sur le tableau électrique, tout cela renvoie au même circuit. Le symbole ne décrit pas la forme de l’appareil, mais le circuit électrique dédié à la production d’eau chaude sanitaire. C’est pour cette raison qu’on retrouve presque toujours ce symbole à côté d’un disjoncteur spécifique, dimensionné pour la puissance du chauffe-eau.

Sur un tableau Schneider bien organisé, le chauffe-eau n’est jamais isolé visuellement. Il est presque toujours associé à un contacteur heures creuses.

Le contacteur possède trois positions classiques : arrêt, automatique et marche forcée. Le symbole du chauffe-eau sert alors de repère pour savoir quel circuit est piloté par ce contacteur. Quand on comprend cette logique, la lecture du tableau devient beaucoup plus simple.

Je vois souvent des erreurs quand on confond le disjoncteur du chauffe-eau avec celui d’un radiateur ou d’une prise spécialisée. Observer la présence du contacteur juste à côté permet d’éviter cette confusion.

Sur des tableaux plus anciens, il arrive que le symbole ait disparu ou n’ait jamais été posé. Des modifications successives peuvent aussi brouiller la lecture. Dans ces situations, je privilégie toujours des méthodes simples, sans démontage et sans prise de risque.

Voici les confusions les plus fréquentes que je rencontre sur le terrain :

Prendre le temps de comparer les calibres des disjoncteurs aide beaucoup à lever le doute.

Quand je veux être sûr de mon identification, je regarde plusieurs éléments. Le chauffe-eau dispose toujours d’un disjoncteur dédié, souvent entre 16 A et 20 A selon la puissance. Le contacteur heures creuses est présent et correctement câblé. Enfin, l’étiquetage, même minimal, reste cohérent avec l’ensemble.

Comprendre cette organisation globale est utile, que ce soit pour un simple repérage ou dans une réflexion plus large autour de l’habitat et des équipements techniques. Pour aller plus loin sur ces sujets, je consulte aussi des contenus pratiques liés à la maison et à l’isolation.

Avec l’expérience, je trouve que les tableaux Schneider sont logiques, mais peu pédagogiques pour un particulier. Une fois la logique comprise, le symbole du chauffe-eau devient évident. Le vrai risque vient surtout des actions faites au hasard, sans compréhension préalable. Prendre quelques minutes pour observer évite bien des erreurs.
