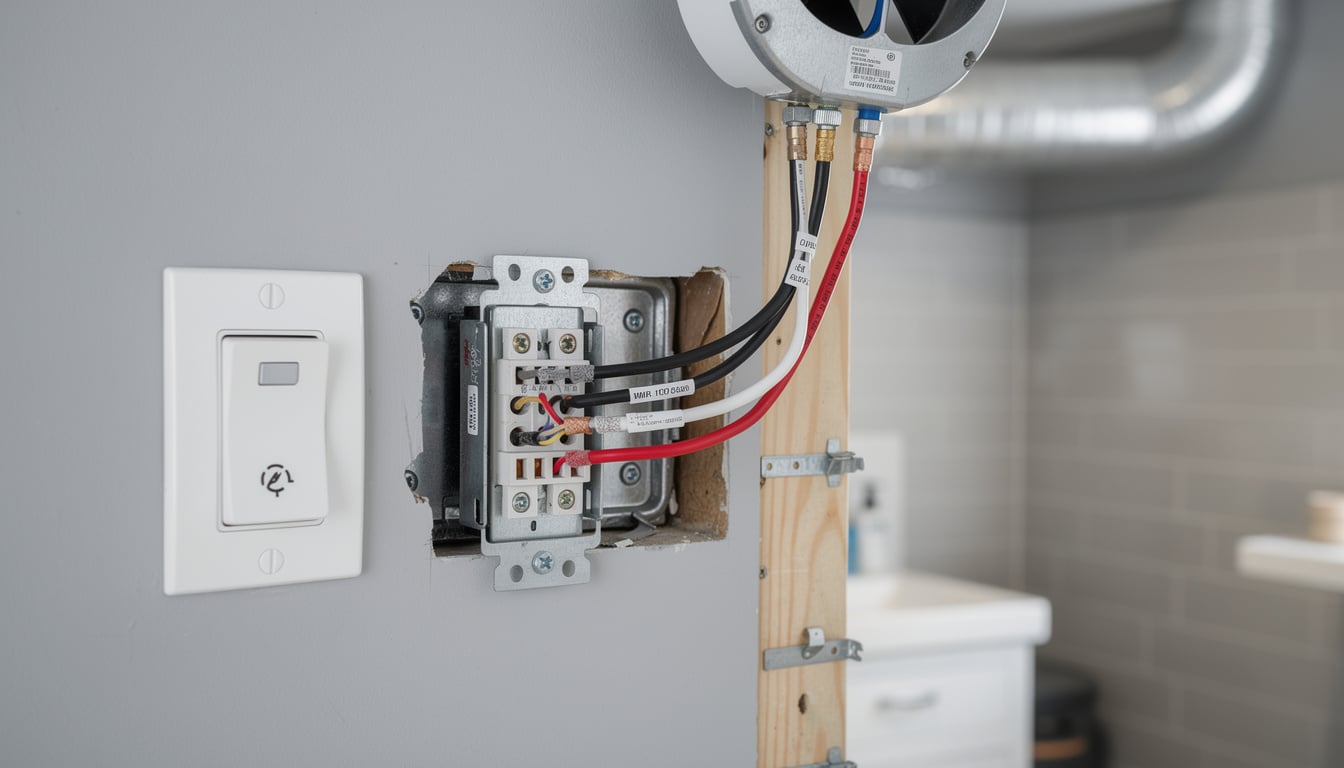

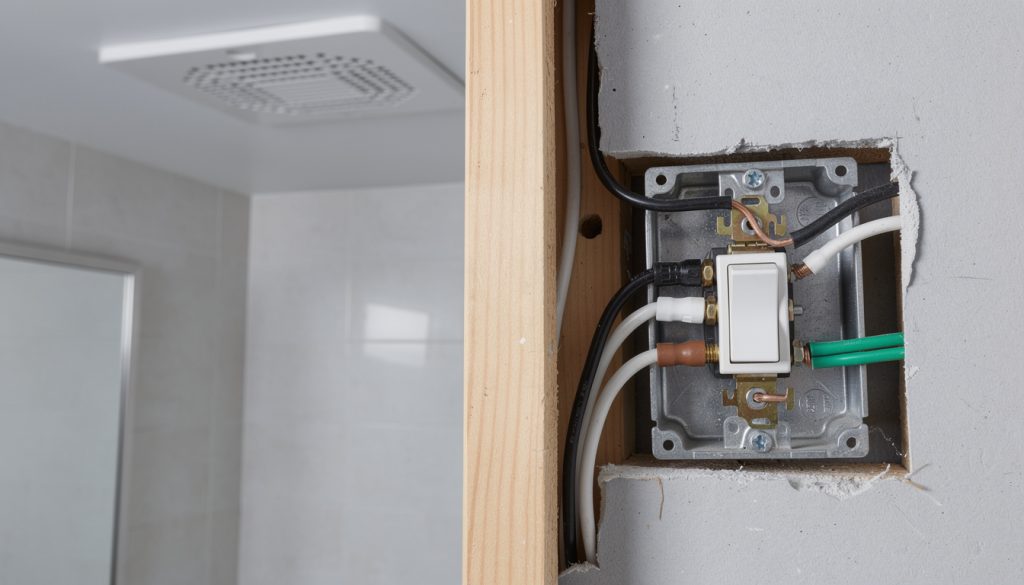

Le branchement d’un extracteur d’air peut sembler simple, mais une erreur de raccordement peut rapidement poser problème, notamment au niveau de la sécurité ou du fonctionnement.
Je vous explique ici comment le brancher correctement, avec les points essentiels à respecter pour une installation fiable.
Résumé de l’article :
- Un extracteur d’air doit être relié à une alimentation électrique adaptée (souvent 230V)
- Le branchement peut se faire sur un interrupteur, une minuterie ou un détecteur d’humidité
- Le respect des normes électriques est indispensable pour éviter tout risque
- Une mauvaise installation peut entraîner panne ou dysfonctionnement
- L’emplacement joue un rôle clé pour une extraction efficace
- En cas de doute, faire appel à un professionnel reste recommandé
Comprendre les types d’extracteurs d’air pour un branchement optimal sur interrupteur lumière
Maîtriser les spécificités des extracteurs d’air est la première étape pour réussir le branchement sur un interrupteur de lumière. Deux grandes familles d’extracteurs se démarquent : les modèles standards et les modèles temporisés. Chacun impose un type de raccordement et un comportement de ventilation différents, influençant directement la qualité de l’air et la durée d’extraction de l’humidité.
Extracteur standard : simplicité et fonctionnement simultané
L’extracteur standard se branche sur deux bornes seulement. Ici, le fonctionnement est synchronisé à l’allumage de la lumière : dès que l’interrupteur est activé, le moteur de l’extracteur démarre, et il s’arrête quand la lumière est éteinte. Ce type d’installation convient parfaitement aux pièces peu humides et aux usages de courte durée. Par exemple, dans une salle d’eau utilisée sporadiquement, la ventilation se déclenche uniquement pendant la présence des occupants, limitant ainsi la consommation électrique.
Cette simplicité de branchement en parallèle réduit les risques d’erreur et convient très bien à des rénovations où la simplicité prime. Néanmoins, cette configuration ne garantit pas l’élimination complète de l’humidité résiduelle, surtout si la pièce est utilisée intensivement.
Extracteur temporisé : la ventilation prolongée pour un air sain durable
L’extracteur temporisé se différencie par une troisième borne, appelée borne T, qui assure une phase permanente en plus de la phase commandée par l’interrupteur lumière. Cette configuration plus complexe nécessite une alimentation constante partielle, permettant à l’extracteur de fonctionner pendant une durée déterminée, généralement configurable entre 5 et 30 minutes, après extinction de la lumière.
Cette fonction est indispensable dans les salles de bain très fréquentées ou fortement sujettes à l’humidité, où l’extraction doit se poursuivre pour assécher complètement l’air. Par exemple, un logement collectif équipé de modèles temporisés verra ses occupants bénéficier d’une ventilation efficace réduisant les risques de moisissures et mauvaises odeurs tenaces.
Il est important de noter que ce type d’extracteur requiert un schéma électrique plus élaboré, comprenant un fil de phase permanente dans le câblage à ajouter ou à détourner.
Tableau comparatif des caractéristiques principales
| Caractéristique | Extracteur standard | Extracteur temporisé |
|---|---|---|
| Nombre de bornes | 2 | 3 |
| Activation | Simultanée avec la lumière | Simultanée + prolongation après extinction |
| Usage recommandé | Pièces peu humides, courtes durées | Salles de bain humides et très utilisées |
| Complexité d’installation | Faible | Moyenne à élevée |
La claire distinction entre ces deux types d’extracteurs guide les choix techniques en fonction du contexte d’utilisation, garantissant une installation adaptée et fonctionnelle.
Quel schéma utiliser pour brancher l’extracteur sur la lumière ?
Le branchement dépend principalement du type d’extracteur installé. Un modèle standard fonctionne généralement avec deux conducteurs, tandis qu’un extracteur temporisé a besoin d’une alimentation permanente supplémentaire pour continuer à tourner après l’extinction de la lumière.
Avant toute intervention, je coupe le courant au tableau électrique et je vérifie l’absence de tension. Je consulte également le schéma fourni par le fabricant, car le nom et la fonction des bornes peuvent varier selon les modèles.
Branchement d’un extracteur standard
Un extracteur standard utilise généralement deux bornes. Le neutre rejoint directement la borne N de l’appareil. Le retour de lampe provenant de l’interrupteur rejoint la borne L.
Lorsque l’interrupteur est actionné, la lumière et l’extracteur démarrent en même temps. Ils s’arrêtent également ensemble. Cette configuration reste simple à réaliser, mais elle ne permet pas de poursuivre l’extraction après l’extinction de l’éclairage.
Ce montage convient surtout aux WC ou aux petites pièces dans lesquelles une ventilation prolongée n’est pas indispensable. Dans une salle de bain, son efficacité peut être limitée si la lumière est éteinte immédiatement après la douche.
Branchement d’un extracteur temporisé
Un extracteur temporisé nécessite généralement un neutre, une phase permanente et un retour de lampe. Le neutre rejoint la borne N, la phase permanente alimente la borne L et le retour commandé par l’interrupteur rejoint la borne T, LT ou LS selon le fabricant.
La phase permanente maintient la minuterie sous tension après l’extinction de la lumière. L’extracteur peut alors continuer à fonctionner pendant quelques minutes afin d’évacuer l’humidité ou les odeurs restantes.
La durée de fonctionnement se règle généralement directement sur l’appareil. La désignation des bornes doit toujours être vérifiée dans la notice, car une inversion entre la phase permanente et le retour de lampe peut provoquer un fonctionnement continu ou empêcher la temporisation.
| Type d’extracteur | Bornes courantes | Alimentation nécessaire | Fonctionnement |
|---|---|---|---|
| Standard | N et L | Neutre et retour de lampe | S’arrête avec la lumière |
| Temporisé | N, L et T ou LT | Neutre, phase permanente et retour de lampe | Continue après l’extinction |
| Hygrostatique | Variable selon le modèle | Souvent une alimentation permanente | Réagit au taux d’humidité |
| Détecteur de présence | Variable selon le modèle | Souvent une alimentation permanente | Démarre automatiquement |
Les extracteurs temporisés, hygrostatiques ou équipés d’un détecteur offrent plus de confort, mais leur câblage peut demander un conducteur supplémentaire. Avant l’achat, je vérifie donc les fils disponibles au niveau du luminaire, de la boîte de dérivation ou de l’emplacement prévu pour l’appareil.
Quel matériel préparer avant le raccordement ?
Avant de commencer, je prépare la notice de l’extracteur, un vérificateur d’absence de tension adapté, des tournevis isolés, une pince à dénuder et des connecteurs compatibles avec les conducteurs présents.
Pour un raccordement repris sur un circuit d’éclairage, les conducteurs sont généralement en section de 1,5 mm². Le circuit doit être protégé par un disjoncteur de 16 A maximum et ne pas dépasser huit points lumineux. Je vérifie toutefois toujours l’installation existante et les indications du fabricant avant toute modification.
| Repère | Fonction habituelle |
|---|---|
| N | Neutre |
| L | Phase permanente ou alimentation selon le modèle |
| T, LT ou LS | Commande provenant de l’interrupteur |
| Symbole de terre | Conducteur de protection si l’appareil l’exige |
La couleur des fils ne suffit pas toujours pour identifier leur fonction. Le bleu est réservé au neutre et le vert-jaune à la terre. Pour les autres conducteurs, je me fie au schéma, au repérage existant et aux contrôles réalisés hors tension.
Étapes clés pour un branchement fiable d’extracteur d’air sur interrupteur de lumière
Réaliser un branchement d’extracteur d’air sur un interrupteur lumière demande de respecter un protocole rigoureux afin de prévenir tout incident électrique et d’assurer un fonctionnement optimal. Voici les phases incontournables pour mener à bien cette installation.
1. Coupure et préparation électrique
La sécurité impose de commencer par couper l’alimentation au tableau électrique, puis de vérifier l’absence de tension avec un dispositif adapté.
Les conducteurs doivent ensuite être identifiés dans la boîte de dérivation, au niveau du luminaire ou dans le boîtier de commande. Il ne faut pas supposer que le neutre est présent derrière l’interrupteur. Sur une installation classique, celui-ci peut uniquement contenir la phase et le retour de lampe.
La couleur seule ne permet pas toujours d’identifier la fonction d’un fil. Le bleu est réservé au neutre et le vert-jaune à la terre. Pour les autres conducteurs, je m’appuie sur le schéma, le repérage de l’installation et les contrôles réalisés hors tension.
2. Choix du schéma de câblage adapté
Selon que l’extracteur est standard ou temporisé, on adopte un schéma différent :
- Pour l’extracteur standard, on branche l’appareil en parallèle avec la phase de la lumière. Le neutre est connecté directement au neutre de l’alimentation.
- Pour l’extracteur temporisé, on ajoute un fil de phase permanente provenant d’une boîte de dérivation, en plus de la phase commandée par l’interrupteur, afin d’alimenter la borne temporisation.
Il faut respecter le repérage des conducteurs et le schéma fourni avec l’extracteur. En dehors du bleu réservé au neutre et du vert-jaune réservé à la terre, la couleur d’un fil ne suffit pas à déterminer sa fonction.
Contrôle du raccordement avant la remise sous tension
Avant de refermer le boîtier, je vérifie hors tension le serrage des conducteurs, leur position sur les différentes bornes et la conformité du raccordement avec la notice du fabricant.
L’extracteur doit ensuite être testé dans sa configuration définitive après la remise sous tension. Je contrôle son démarrage avec la lumière et, pour un modèle temporisé, la poursuite de son fonctionnement après l’extinction.
💡 Conseil de pro : toujours prévoir un petit tableau électrique préinstallé pour faciliter les connexions et tester les appareils sans difficulté. Cela évite bien des tracas lors des interventions ultérieures.
Normes électriques et sécurité indispensables au raccordement d’extracteur d’air sur interrupteur lumière
Garantir une installation conforme aux normes électriques est impératif, surtout dans les pièces humides. La norme NF C 15-100 en vigueur dicte des règles précises pour la sécurité et la pérennité des installations.
Respect des zones électriques en salle de bain
Selon l’emplacement de l’extracteur dans la salle de bain, l’installation doit respecter les volumes électriques 0, 1, 2 ou la zone hors volume. Chaque zone impose des restrictions particulières concernant les appareils autorisés et leur niveau de protection contre l’eau.
L’indice requis dépend donc de l’emplacement exact de l’appareil. Les niveaux de protection de référence sont IPX7 en volume 0, IPX5 en volume 1 et IPX4 en volume 2. L’indice IP ne suffit toutefois pas à lui seul : je vérifie également que l’extracteur est explicitement autorisé dans le volume concerné.
Protection électrique et câblage adapté
La présence d’un dispositif différentiel 30 mA est obligatoire sur le circuit d’alimentation de la salle de bain pour éviter les risques d’électrocution. L’usage de câbles à isolation renforcée, comme le H07RN-F, est recommandé, spécialement quand les gaines traversent des zones à forte humidité.
Tableau des principales exigences normatives
| Critère | Exigence à respecter | Commentaire |
|---|---|---|
| Protection différentielle | Dispositif différentiel 30 mA | Protège les personnes contre les défauts d’isolement |
| Indice de protection | Selon le volume concerné | IPX7 en volume 0, IPX5 en volume 1 et IPX4 en volume 2 |
| Volumes électriques | Volumes 0, 1, 2 et zone hors volume | Vérifier l’emplacement et les appareils autorisés |
| Circuit d’éclairage | Conducteurs de 1,5 mm² et disjoncteur de 16 A maximum | Vérifier la notice de l’extracteur et le circuit existant |
Cette rigueur permet non seulement de sécuriser l’installation, mais également d’assurer sa durabilité dans le temps, malgré l’environnement humide et agressif.
Extracteur standard, temporisé ou hygrostatique : lequel choisir ?
| Situation | Modèle adapté |
|---|---|
| WC utilisé ponctuellement | Standard |
| Salle de bain avec lumière souvent éteinte rapidement | Temporisé |
| Humidité variable ou oublis fréquents | Hygrostatique |
| Besoin de ventilation continue | Extracteur permanent adapté |
Les fabricants distinguent bien les appareils intermittents, temporisés, hygrostatiques et permanents selon le fonctionnement recherché.
Pratiques recommandées et erreurs à éviter pour un branchement d’extracteur d’air réussi
Pour garantir le succès de votre installation, plusieurs bonnes pratiques sont à respecter, tandis que certains pièges doivent être évités pour ne pas compromettre la sécurité et la durabilité du montage.
- Ne pas improviser le branchement : toujours suivre le schéma électrique correspondant au modèle d’extracteur et vérifier les codes couleurs des fils pour éviter les inversions fatales.
- Couper impérativement l’alimentation électrique avant toute manipulation pour se prémunir contre les accidents.
- Contrôler le serrage, le repérage et la position des conducteurs avant la remise sous tension, puis tester l’appareil uniquement dans sa configuration définitive.
- Limiter les nuisances sonores en évitant le déclenchement systématique si la pièce est rarement utilisée la nuit, afin de ne pas déranger le confort domestique.
- Privilégier les extracteurs temporisés ou hygrostatiques dans les pièces fortement humides pour un assèchement optimal et une meilleure qualité de l’air.
- Faire appel à un professionnel si vous n’êtes pas certain de la manipulation, car une installation incorrecte peut engendrer des dysfonctionnements graves ou des risques électriques.
💡 Conseil de pro : privilégier un déclenchement manuel avec fonction temporisation automatique pour garder la main sur l’activation tout en assurant un fonctionnement prolongé sécurisant sans nuisance sonore excessive.
En adoptant ces recommandations, vous garantissez une mise en œuvre fiable et pérenne, source de confort et de sécurité dans votre habitation.
Pourquoi l’extracteur ne fonctionne-t-il pas correctement ?
Après le raccordement, certains symptômes permettent d’orienter rapidement le diagnostic. Avant toute vérification, je coupe l’alimentation au tableau et je consulte la notice du modèle installé.
| Symptôme | Cause possible | Contrôle prioritaire |
|---|---|---|
| Rien ne démarre | Absence d’alimentation ou mauvais raccordement | Vérifier la protection électrique et le schéma du fabricant |
| La lumière fonctionne seule | Retour de lampe absent sur l’extracteur | Contrôler le raccordement de la borne L, T, LT ou LS |
| L’extracteur tourne en permanence | Phase permanente raccordée sur la mauvaise borne | Vérifier les bornes L et T selon la notice |
| Il s’arrête avec la lumière malgré la temporisation | Phase permanente absente | Contrôler l’alimentation permanente de la borne L |
| Il démarre avec retard | Réglage de la minuterie ou fonctionnement propre au modèle | Vérifier les réglages et la notice |
| Il fait beaucoup de bruit | Conduit obstrué, fixation desserrée ou clapet bloqué | Inspecter le conduit, le clapet et les fixations |
Un extracteur qui fonctionne mal n’est pas forcément défectueux. Le problème vient souvent d’un conducteur placé sur la mauvaise borne, d’un réglage incorrect ou d’un conduit qui limite le passage de l’air.
Si le câblage paraît conforme mais que le problème persiste, je n’insiste pas sur les essais. Une vérification par un électricien permet d’éviter d’endommager l’appareil ou de modifier dangereusement le circuit.
